ВСКМ 90 — современный универсальный счетчик для учета потребления горячей и холодной воды (в том числе питьевой по СанПиН 2.1.3684-21), широко применяемый в коммунальном хозяйстве, на промышленных и бытовых объектах. Правильный монтаж прибора требует точного знания его габаритных и присоединительных размеров. В этой статье вы найдете подробные размеры и технические характеристики для всех моделей линейки ВСКМ 90.
Почему важно знать габаритные размеры перед монтажом?
Перед установкой счетчика воды необходимо убедиться, что:
- Выбранное место имеет достаточное пространство для монтажа и последующего обслуживания.
- Расстояние между трубопроводами соответствует длине прибора.
- Учтены все необходимые монтажные зазоры.
Это позволяет избежать ошибок, переделок и гарантирует беспроблемную эксплуатацию на протяжении всего срока службы.
Таблица габаритных и присоединительных размеров ВСКМ 90
В таблице ниже приведены точные размеры для всех типоразмеров счетчика ВСКМ 90 (Ду 25, 32, 40, 50).
| Условное обозначение счетчика | L, мм | L1 , мм | H, мм | H1 , мм | B, мм | D1 , дюйм | D, дюйм |
|---|---|---|---|---|---|---|---|
| ВСКМ 90-15 | 165 | 235 | 100 | 170 | 85 | G ¾ | G ½ |
| ВСКМ 90-20 | 190 | 295 | 100 | 170 | 85 | G1 | G ¾ |
| ВСКМ 90-25 | 260 | 383 | 120 | 190 | 105 | G1 ¼ | G1 |
| ВСКМ 90-32 | 260 | 387 | 120 | 190 | 105 | G1 ½ | G1 ¼ |
| ВСКМ 90-40 | 300 | 432 | 155 | 245 | 125 | G2 | G1 ½ |
| ВСКМ 90-50 | 300 | 448 | 185 | 270 | 125 | G2 ½ | G2 |
Примечание: Габариты могут незначительно отличаться в зависимости от модификации и года выпуска. Всегда сверяйтесь с паспортом конкретного изделия.
🔔 Примечание: Символы G1⁄4 обычно относятся к трубной цилиндрической резьбе по стандарту BSP (типа G) — это резьба с условным проходом 1/4 дюйма, или к дюймовой резьбе, где 1/4 — это размер диаметра. Трубная цилиндрическая резьба G1/4:
— G: – обозначает трубную цилиндрическую резьбу.
— 1/4: – означает условный проход 1/4 дюйма, который приблизительно соответствует внутреннему диаметру трубы.
В контексте трубной цилиндрической резьбы по ГОСТ 6357-52 (аналог BSP), G1/4 имеет наружный диаметр резьбы 13,158 мм и шаг 19 ниток на дюйм.

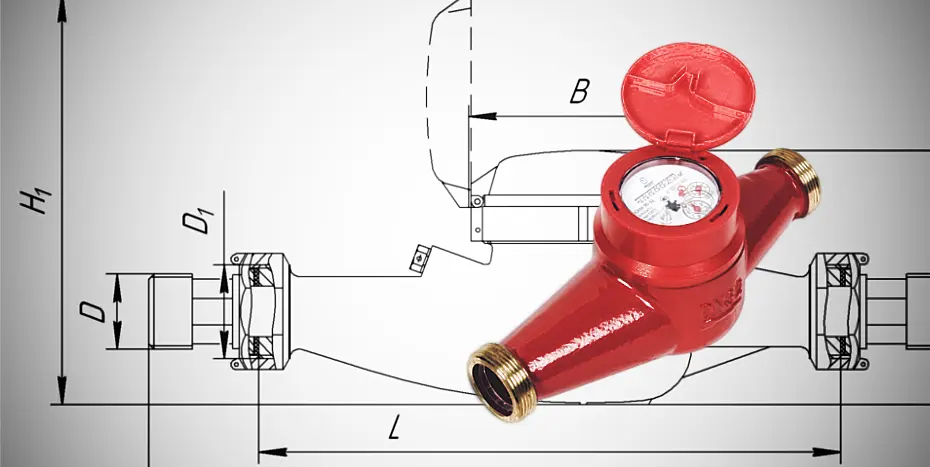

Монтажная схема и пояснения
Для наглядности ниже представлена типовая монтажная схема, которая поможет правильно сориентировать счетчик и определить необходимые для установки размеры.
- L (Общая длина): Самый критичный размер. Указывает на общее расстояние между торцами присоединительных штуцеров. Именно это расстояние должно быть выдержано между трубопроводами.
- L1 (Длина штуцера): Длина резьбовой части для подключения к трубопроводу.
- H (Высота): Учитывается для определения свободного пространства над счетчиком для снятия показаний и возможного обслуживания.
- Резьба присоединения: Все модели имеют наружную трубную резьбу (G/Rp). Для подключения к внутренней резьбе трубопровода (муфтам, фильтрам) дополнительные переходники не требуются.
Вес счетчика ВСКМ 90
| Условное обозначение счетчика | Масса, кг (не более) |
|---|---|
| Декаст ВСКМ 90-15 | 1,3 |
| Декаст ВСКМ 90-20 | 1,7 |
| Декаст ВСКМ 90-25 | 2,3 |
| Декаст ВСКМ 90-32 | 2,6 |
| Декаст ВСКМ 90-40 | 5,15 |
| Декаст ВСКМ 90-50 | 7,7 |
Часто задаваемые вопросы (FAQ)
Знание габаритных и присоединительных размеров счетчика воды ВСКМ 90 — ключевой этап его корректного монтажа. Используя данные из этой статьи и сверяясь с техническим паспортом, вы сможете правильно подготовить место для установки, избежав распространенных ошибок и обеспечив долгую и точную работу вашего прибора учета воды.
