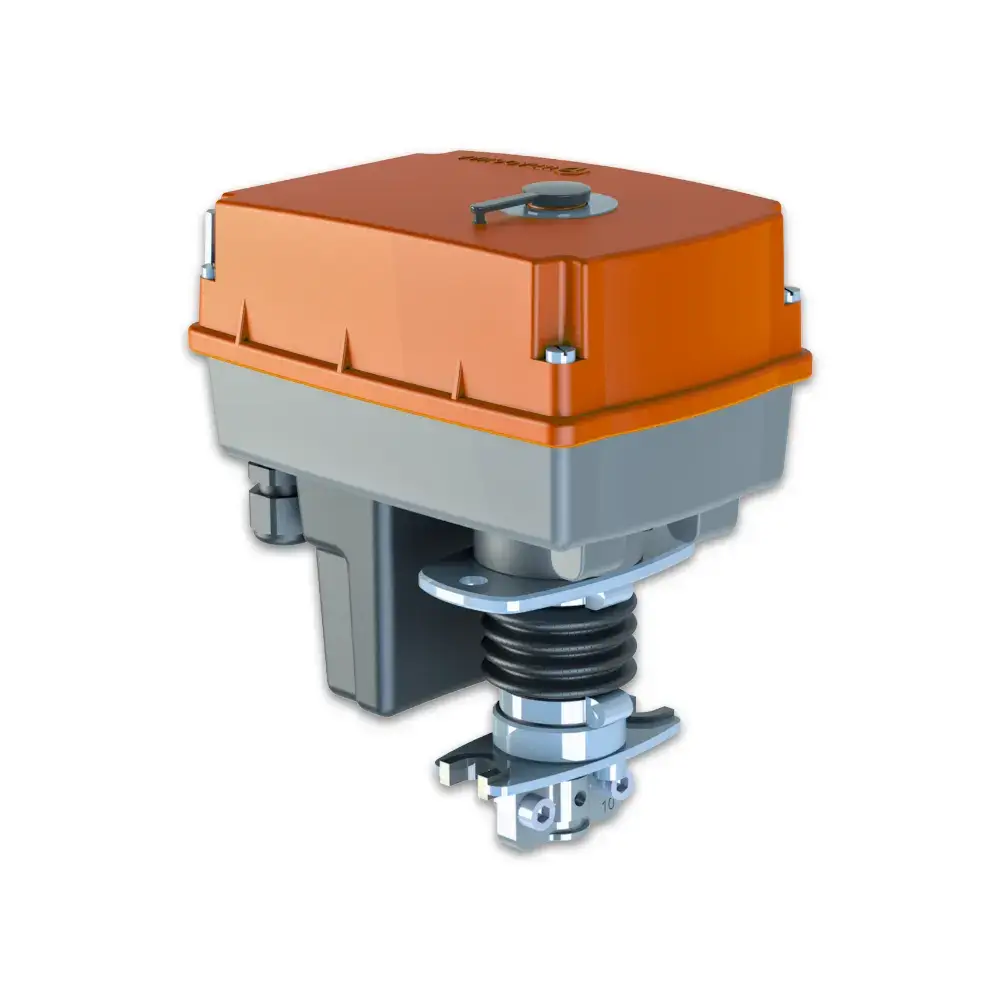

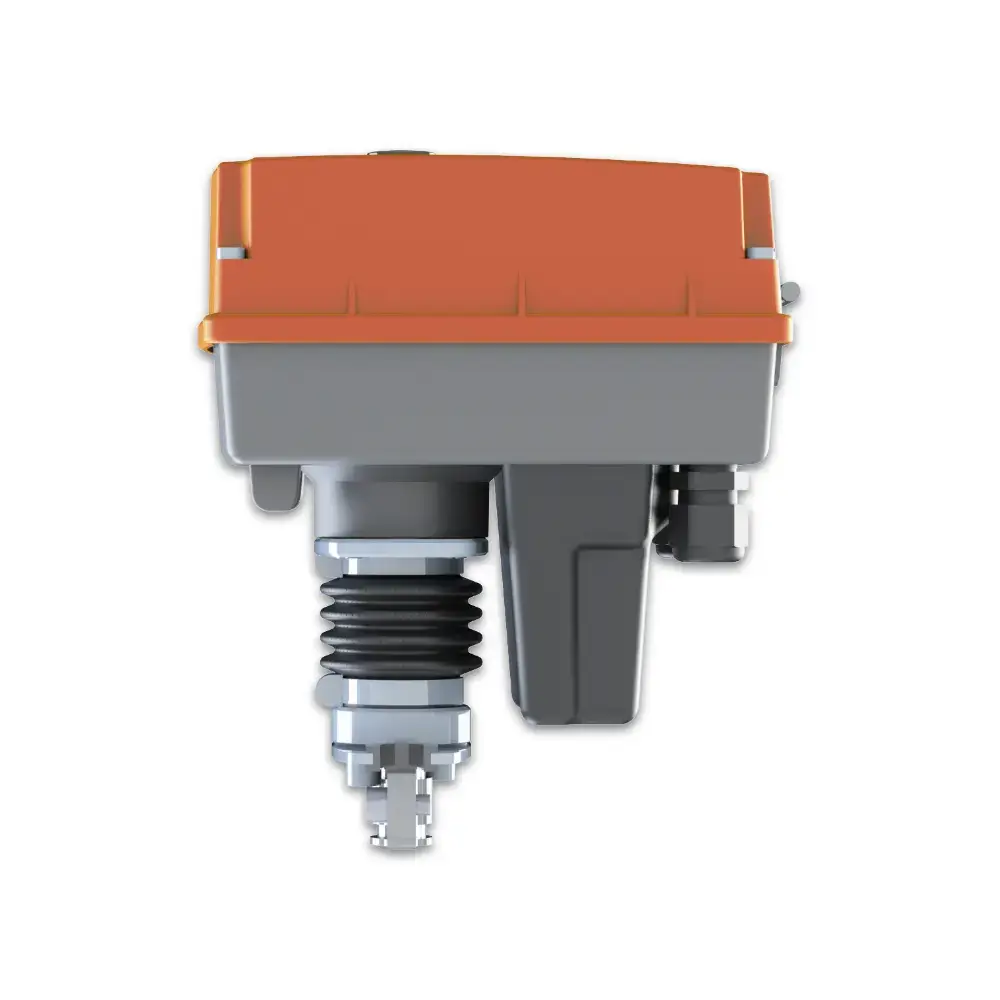

Эффективное и надежное управление клапанами с электроприводом TSL-1600-25-2А-230-IP67
Электропривод аналоговый TSL-1600-25-2А-230-IP67 от белорусского завода «Теплосила» — это современное решение для точного автоматического регулирования расходом сред в системах отопления, вентиляции (ОВиК) и кондиционирования. Привод предназначен для плавного перемещения регулирующих органов по аналоговому сигналу или через цифровой интерфейс, обеспечивая высокую надежность и долгий срок службы.
Ключевые преимущества, которые вы получаете:
- Высокое усилие и защита IP67: Номинальное усилие 1600 Н и полная защита от пыли и влаги (IP67) позволяют использовать привод в самых сложных условиях, включая помещения с высокой влажностью.
- Универсальное управление: Работает с стандартными аналоговыми сигналами 0-10 В и 4-20 мА, а также поддерживает цифровой протокол Modbus RTU (RS-485) для легкой интеграции в современные системы АСУ ТП и диспетчеризации.
- Гибкая настройка под ваши задачи: 4 программируемые скорости перемещения штока (7.5, 10, 15, 25 мм/мин) позволяют идеально настроить привод под параметры любой технологической системы.
- Надежная электронная защита: Встроенная бесконтактная защита от перегрузки предотвращает поломки привода и клапана при достижении предельного усилия в 2000 Н.
- Ручное управление и индикация: Возможность ручного дублирования и визуальный указатель положения штока для удобства монтажа, наладки и эксплуатации.
Электроприводы TSL-2A являются полным аналогом предыдущего поколения электроприводов TSL с аналоговым управлением на базе платы TSL-1A, но обладают более широком функционалом.
Технические характеристики
Для вашего удобства все ключевые параметры:
Параметр | Значение
- Модель | TSL-1600-25-2А-230-IP67
- Маркировка электропривода при раздельной поставке | 302-H
- Номинальное усилие, H | 1600
- Предельное усилие, H | 2000 ± 300
- Рабочий ход (номинальный полный ход), мм | 25
- Скорость хода, мм/мин (сек/мм) | 7,5 (8); 10 (6); 15 (4); 25 (2,4) (настраивается с помощью переключателей электропривода)
- Напряжение питания, VAC | 230
- Потребляемая мощность, Вт | 8
- Тип управления | Трехпозиционное; Аналоговый (0-10В / 4-20мА); Modbus RTU (RS-485)
- Сигнал обратной связи | Аналоговое 0(4)-20 mА и 0(2)-10 V; RS-485 (Modbus RTU)
- Чувствительность, % | 0,6 (программируется через интерфейс RS-485)
- Степень защиты | IP67 (полная защита от пыли и влаги)
- Присоединение к клапану | Фланец или столбики
- Ручное управление | есть
- Местный указатель положения | есть
- Ограничение хода | есть (программируется)
- Индикатор состояния | есть
- Подключения | кабельный вводы М16х1,5; клеммные зажимы 2,5 мм2
- Выключение по усилию | электронное, бесконтактное
- Климатическое исполнение | УХЛ 3.1
- Диапазон рабочих температур | от -25 °C до +40 °C
- Гарантия | 18 месяцев
Сферы применения
Электропривод идеально подходит для автоматизации инженерных систем в:
- ЦТП и ИТП (центральных и индивидуальных тепловых пунктах).
- Системах вентиляции и кондиционирования (ОВиК).
- Системах холодо- и теплоснабжения.
- Промышленных системах регулирования технологических параметров.
Условия эксплуатации
- Температура окружающего воздуха от минус 25 °С до плюс 40 °С.
- Относительная влажность воздуха не более 98 % при температуре плюс 25 °С и более низких температурах без конденсации влаги.
Привод предназначен для установки внутри помещений с естественной вентиляцией. Электроприводы не преднозначены для установки на открытом воздухе.
Почему стоит выбрать этот электропривод?
- Универсальность: Подходит для широкого спектра применений благодаря настройкам скорости и усилия.
- Совместимость: Работает с аналоговыми сигналами и современными протоколами связи.
- Надежность: Защита от перегрузок и внешних воздействий гарантирует долгий срок службы.
- Простота монтажа: Разные варианты присоединения к клапанам (фланец или столбики).
Почему выбирают электропривода «Теплосила»?
- Опыт производителя: Завод «Теплосила» — это более 20 лет на рынке производства энергоэффективного оборудования.
- Контроль качества: Вся продукция проходит многоступенчатый контроль и соответствует международным стандартам.
- Техническая поддержка: Профессиональные консультации и сервис доступны в России, Беларуси, Казахстане и других странах.
ℹ️ Документация и ПО для настройки
- Руководство по эксплуатации TSL-A | Скачать ⇲
- Программа «Пользователь TSL-2A» | Скачать ⇲
Готовы автоматизировать вашу систему? Закажите надежный и функциональный электропривод TSL-1600-25-2А-230-IP67 прямо сейчас! Получите коммерческое предложение с выгодной ценой и сроками поставки.
