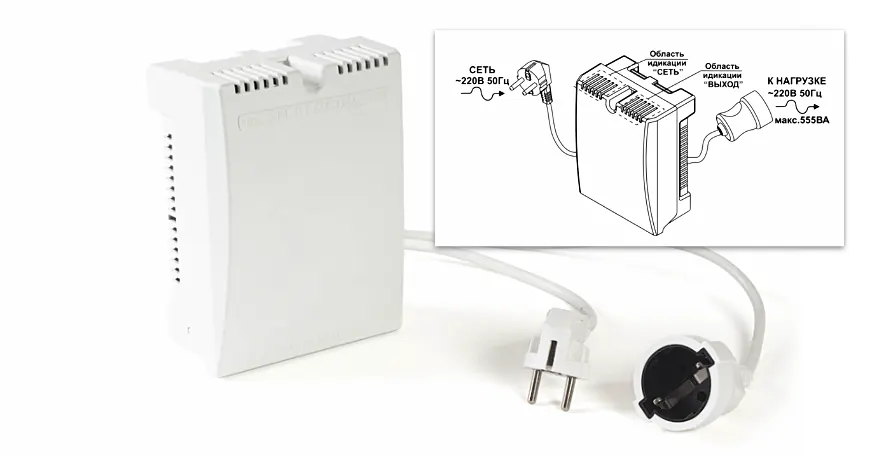

Стабилизатор сетевого напряжения TEPLOCOM ST-555 предназначен для стабилизации напряжения сети в целях повышения качества энергоснабжения. Стабилизатор разработан для систем отопления и может быть установлен на объектах различного назначения: коттеджах, квартирах, офисах, промышленных предприятиях, учреждениях и т. д.
Стабилизатор сетевого напряжения для электропитания систем отопления на базе настенных и напольных котлов. Оригинальное решение сетевого подключения позволяет выполнять монтаж стабилизаторов на объекте без излишних затрат.
В диапазоне входных напряжений от 165 В до 260 В, при правильной фазировке и отсутствии напряжения между «Землей» и «Нулем», индикатор «СЕТЬ» стабилизатора сетевого напряжения TEPLOCOM ST-555 горит непрерывно, если же входное напряжение меньше 165 В или больше 260 В, индикатор «СЕТЬ» начинает мигать 1 раз в секунду.
При неправильной фазировке или наличии напряжения между «Землей» и «Нулем», индикатор «СЕТЬ» начинает мигать 4 раза в секунду. Индикация стабилизатора TEPLOCOM ST-555 длится в течение 5 минут после подачи питания, затем прекращается.
В диапазоне выходных напряжений от 170 В до 242 В, индикатор «ВЫХОД» горит непрерывно, если же выходное напряжение меньше 170 В или больше 242 В, срабатывает схема защитного отключения нагрузки и изделие отключает нагрузку, при этом индикатор «ВЫХОД» гаснет.
После защитного отключения нагрузки при возвращении входного напряжения в рабочий диапазон от 145 В до 260 В, стабилизатор автоматически подключает нагрузку и включается индикатор «ВЫХОД».
В случае отсутствия индикации и пропадания выходного напряжения у стабилизатора, нажать кнопку сброса защиты (рисунок 2). В случае перегорания выходного предохранителя индикатор «ВЫХОД» будет мигать 1 раз в секунду (см. таблицу 1).
| Индикатор | Состояние | Описание |
|---|---|---|
| СЕТЬ | светится | Входное напряжение в пределах нормы |
| СЕТЬ | мигает 1 раз в сек. | Входное напряжение за пределами нормы |
| СЕТЬ | мигает 4 раза в сек. | Неправильная фазировка или наличие напряжения между «Землей» и «Нулем» |
| ВЫХОД | светится | Напряжение на выходе присутствует |
| ВЫХОД | мигает 1 раз в сек. | Сработал автомат защиты |
| ВЫХОД | погашен | Напряжение на выходе отсутствует |
