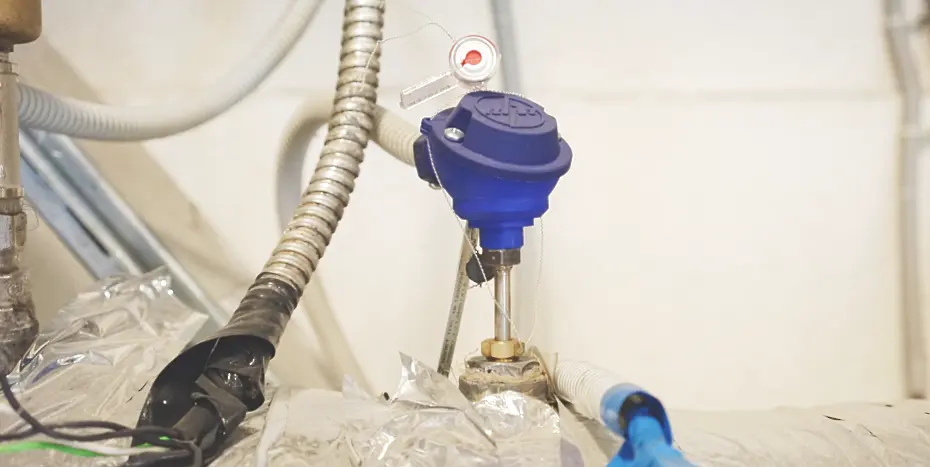

Инструкция по монтажу термопреобразователей сопротивления

◎ Подробная инструкция по монтажу термопреобразователей сопротивления. Варианты установки датчиков температуры на трубопроводы

Способ монтажа гильз на технологических трубопроводах или оборудовании зависит от диаметра трубопровода, конструктивных особенностей оборудования, места установки и габаритов гильзы.

Одним из основных условий установки гильзы на технологическом трубопроводе является соблюдение требуемой глубины погружения, от которой в значительной степени зависит точность измерения температуры средствами измерения, закрепленными в гильзе.

Как правило, конец погружаемой части гильзы, в зависимости от закрепленного в ней средства измерения, должен размещаться от 5 до 70 мм ниже оси трубопровода (для преобразователей термоэлектрических – от 5 до 10 мм, для термопреобразователей сопротивления платиновых – от 10 до 70 мм, медных — от 25 до 30 мм).

☞ Термопреобразователи сопротивления предназначенны для измерения температуры сыпучих, жидких, газообразных, твердых веществ и сред, в различных отраслях промышленности и хозяйственной деятельности, в том числе и на взрывопожароопасных производствах, а также в жилых помещениях. Принцип действия термопреобразователя основан на изменении сопротивления чувствительного элемента в зависимости от температуры.

⚠︎ При измерении температуры более плюс 400 °С гильзу следует устанавливать вертикально.

Гильзы типа ГЦР (гильза цилиндрическая резьбовая) и ГКР (гильза коническая резьбовая) устанавливаются, как правило, в специальные закладные конструкции – бобышки. Правильно выполненная установка бобышки и ее тепловая изоляции является основным условием правильного проведения дальнейших измерений.

Наиболее распространенные способы установки датчиков температуры

Способ 1

Способ установки, изображенный на рисунке 1, применяют, когда датчики температуры монтируют на горизонтальных участках трубопроводов диаметром более 76 мм. При этом длина монтажной части датчиков может колебаться от 80 до 2000 мм.

Схема монтажа термопреобразователя сопротивления на горизонтальных участках трубопроводов
Рисунок 1. Схема монтажа термопреобразователя сопротивления на горизонтальных участках трубопроводов

Способ 2

Способ установки, изображенный на рисунке 2, считается оптимальным для монтажа датчиков температуры на вертикальных трубопроводах диаметром более 76 мм с использованием скошенных бобышек.

Схема монтажа термопреобразователя сопротивления на вертикальных трубопроводах диаметром более 76 мм с использованием скошенных бобышек
Рисунок 2. Схема монтажа термопреобразователя сопротивления на вертикальных трубопроводах диаметром более 76 мм с использованием скошенных бобышек

Способ 3

Способ установки, изображенный на рисунке 3, используют для монтажа датчиков в колено трубопровода. Этот способ может быть применен только в том случае, когда диаметр технологического трубопровода более 76 мм.

Для установки термопреобразователей используют скошенные бобышки, установленные таким образом, чтобы при монтаже рабочий конец прибора совпадал в нижней его части с осью трубопровода.

Схема монтажа термопреобразователя сопротивления в колено трубопровода
Рисунок 3. Схема монтажа термопреобразователя сопротивления в колено трубопровода

Способ 4

Способ установки, изображенный на рисунок 4, применяют при диаметрах технологического трубопровода 45 мм и 57 мм и глубине погружения прибора от 90 до 100 мм. В этом случае в месте установки прибора участок трубопровода искусственно расширяют за счет вставки трубы большего диаметра.

Расширитель, как правило, изготавливают из трубы диаметром 76 мм, в которую вваривается бобышка. Этот способ может быть применен для монтажа приборов глубиной погружения до 200 мм, при применении скошенных бобышек и расширителей, изготовленных из трубы диаметром 133 мм.

Схема монтажа термопреобразователя сопротивления при диаметрах технологического трубопровода 45 мм и 57 мм
Рисунок 4. Схема монтажа термопреобразователя сопротивления при диаметрах технологического трубопровода 45 мм и 57 мм

В этом случае скошенную бобышку приваривают таким образом, чтобы нижний конец смонтированного прибора был направлен навстречу потоку измеряемой среды. Расширители устанавливают как на горизонтальных, так и на вертикальных участках технологических трубопроводов.

Способ 5

Способ установки, изображенный на рисунок 5, применяют для монтажа датчиков, имеющих длину монтажной части от 150 до 200 мм, на трубопроводах диаметром от 14 до 38 мм. Монтаж приборов на трубопроводах с таким диаметром может быть выполнен только при помощи специальных расширителей, имеющих форму стакана. Измеряемая среда в стакан подводится либо снизу, либо сбоку в нижнюю часть стакана. Отводится измеряемая среда сбоку в верхней части стакана. Бобышка для монтажа прибора приваривается к верхней крышке стакана.

Схема монтажа термопреобразователя сопротивления при помощи специальных расширителей
Рисунок 5. Схема монтажа термопреобразователя сопротивления при помощи специальных расширителей

Монтаж гильз термометрических на термометрируемом объекте проводится в соответствии с инструкциями на оборудование, на котором монтируются гильзы термометрические. Уплотнительные прокладки в комплект не входят.

Общие требования к монтажу соединений и рекомендуемые усилия затяжки – по ГОСТ 15763.
