Руководство по эксплуатации термопреобразователей КТС-Б (ТС-Б)

◎ Руководство по эксплуатации термопреобразователей сопротивления КТС-Б

Настоящее руководство по эксплуатации (РЭ) содержит технические данные, а также сведения, необходимые для правильной эксплуатации комплектов термопреобразователей сопротивления платиновых КТС-Б.

Назначение

Комплекты КТС-Б предназначены для измерения разности температур и значений температур в подающем и обратном трубопроводах системы теплоснабжения. Комплекты ТС подбираются из термопреобразователей сопротивления платиновых (далее ТС), изготовленных по ТУ РБ 390184271.001 – 2003.

Пример записи условного обозначения комплекта ТС, подобранного из ТС, с номинальной статической характеристикой преобразования (далее НСХ) Pt100, с классом допуска А, с четырехпроводной схемой включения х4, погружаемых П, с минимальной разностью измеряемых температур 2 °С, с длиной монтажной части 50 мм, диаметром монтажной части 8 мм, с креплением неподвижным штуцером НШ, с длиной наружной части 60 мм, с типоразмером крепления М20х1,5, с исполнением клеммной головки Е, при его заказе и в документации другого изделия:

  • «Комплект термопреобразователей сопротивления КТС-Б–Pt100-А-х4-П-2-50/8-НШ.60.М20х1,5-Е ТУ РБ 390184271.003- 2003»

☞ Схема составления условного обозначения комплектов термопреобразователей сопротивления платиновых КТС-Б приведена здесь.

Условия эксплуатации комплектов КТС-Б

КТС-Б устойчивы к воздействию температуры окружающего воздуха от минус 50 °С до плюс 85 °С, к воздействию влажности окружающего воздуха 95 % при 35 °С и более низких температурах.

КТС-Б устойчивы к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц, с амплитудой смещения 0,35 мм, группа исполнения N2 ГОСТ 12997.

КТС-Б выпускаются со степенью защиты IP65 (пыленепроницаемые; защита от водяных струй с любого направления). По согласованию с заказчиком возможно изготовление КТС-Б со степенью защиты IP68 (пыленепроницаемые; полная водонепроницаемость), пригодных для работы в условиях затопления.

Конструктивные исполнения

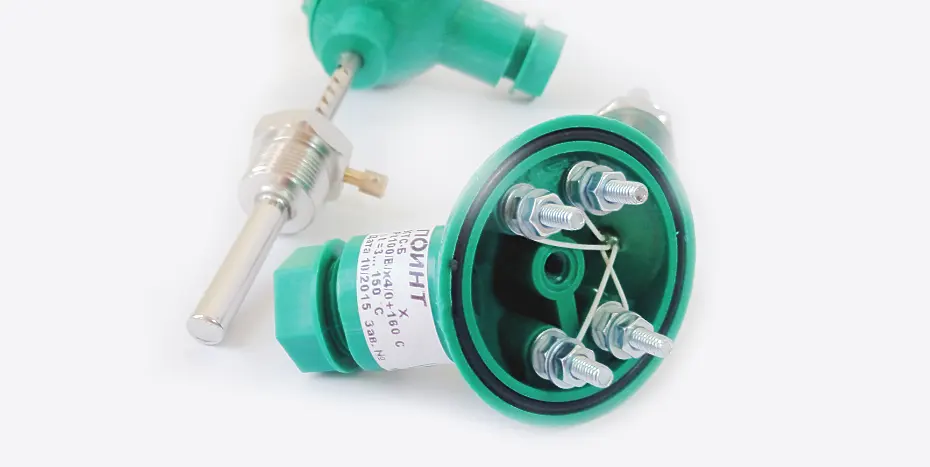

Датчики КТС-Б представляет собой пару подобранных термопреобразователей сопротивления (ТС-Б). Конструктивное исполнение термопреобразователей сопротивления ТС-Б, а равно и КТС-Б, в первую очередь определяется моделью.

Модель КТС-Б определяется:

  • исполнением монтажной части
  • исполнением типа крепления
  • исполнением клеммной головы

Материал защитной арматуры – сталь 12Х18Н10Т (либо ее аналог).

☞ Подробнее про конструктивные особенности датчиков температуры КТС-Б (ТС-Б) здесь.

☞ Больше информации по данному прибору учета:

  • Технические характеристики
  • Схемы соединений внутренних проводников ТС-Б с ЧЭ
  • Исполнение монтажной части
  • Исполнения типов крепления
  • Исполнения клеммных голов датчика
  • Схема условного обозначения КТС-Б (схема заказа)
  • Габаритные размеры типов датчиков
  • Инструкция по монтажу
  • Выбор длины монтажной части
