Система диагностики тепловычислителя ВКТ-7 определяет неисправности в АЦП и памяти архивов, а так же разряд батареи. При наличии этих ситуаций и погашенном табло после нажатия любой клавиши индицируются сообщения:
- «АЦП» – слева на нижней строке при неисправности в АЦП прибора учета.
- «АРХИВ» – справа на нижней строке при неисправности в памяти архивов.
- «БАТАРЕЯ ХХ/ХХ/ХХ» – на верхней строке табло с указанием даты (день/месяц/год) возникновения данной НС.

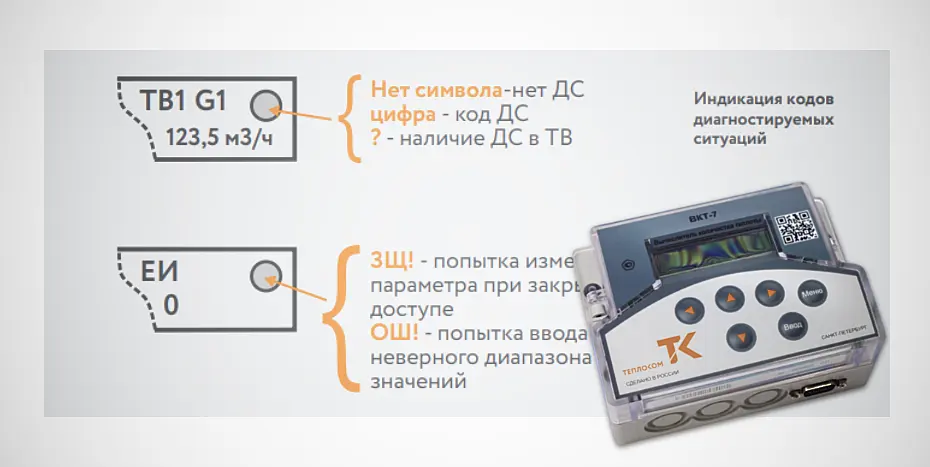

Для отображения сервисных сообщений на индикаторе выделяются поля, в которых отображаются: режим работы вычислителя ВКТ-7, наличие и код ДС и предупреждения.
Последующее нажатие любой клавиши приводит табло в активное исходное состояние. Но при этом в правом знакоместе нижней строки табло индицируется код активной ДС.
Коды диагностируемых ситуаций (ДС) в аппаратуре ВКТ-7
| Код | Причина ДС в аппаратуре | Показания величин при наличии ДС |
|---|---|---|
| Н1 | Разряд батареи | Фактические значения – в течение 2-х недель, далее не обеспечиваются |
| Н2 | Неисправно АЦП | Фактические – до возникновения ситуации, далее сообщение «———» |
| Н3 | Разряд батареи и неисправно АЦП | То же, что при ДС с кодами Н1 и Н2 |
| Н4 | Неисправна память архивов | Фактические текущие значения. Архивные значения не обеспечиваются |
| Н5 | Разряд батареи и неисправность в памяти архивов | То же, что при ДС с кодами Н1 и Н4 |
| Н6 | Неисправны АЦП и память архивов | То же, что при ДС с кодами Н2 и Н4 |
| Н7 | Разряд батареи, неисправны АЦП и памяти архивов | То же, что при ДС с кодами Н1, Н2 и Н4 |
Перечень сервисных сообщений вычислителя ВКТ-7
| Сообщение | Комментарий |
|---|---|
| Ап | Выбор даты, где архив пуст (в прошлом или будущем) |
| Архив пуст | Достижение пределов архива (в прошлом или будущем) |
| ——— | Нет достоверных архивных значений величины |
| Не используется | Параметр не актуален в конкретном применении |
| Вне диапазона | Текущие t<0 и t>180ºС (tа<-50, tа>130ºС), Р<– 0,01Рв и Р>1,01Рв |
| ? | Наличие ДС по другим величинам данного ТВ1 или ТВ2 |
| д | Доступно изменение настроечных параметров |
| ЗЩ! | Попытка изменить параметр при включенной защите |
| Ош! | Попытка ввода значения параметра вне диапазона |
| Пч! | Печать отчета |
| п | Работа в режиме поверки |
| ПИ=2! ПОТРЕБЛЕНИЕ ЭНЕРГИИ ЗАВЫШЕНО | Работа вычислителя с периодом измерений 6 с. Срок службы батареи уменьшается в соответствии с пунктом |
