Для вычисления измеренных параметров теплоносителя тепловычислитель ВКТ-7 (Теплоком) позволяет подключить преобразователи давления и температуры.
Рекомендации по подключению
Диаметр кабеля, пропускаемого через кабельный ввод, должен быть 7–10 мм. Сечение проводников, подключаемых к разъемам, должно быть 0,07–1 мм².
Допускается иметь внешние переходные колодки линий связи, предусматривающие защиту от механических повреждений и пломбирование этой защиты.
⚠︎ Запрещается применение датчиков, выход которых связан электрически с корпусом (землей)!
Если в радиусе до 10 метров от ВКТ-7 и первичных датчиков отсутствуют силовые проводники с индуктивной нагрузкой более 1 А (трансформаторы, сварочные аппараты, двигатели) и прочие источники электромагнитных помех, то линии связи с датчиками допускается прокладывать неэкранированными кабелями.

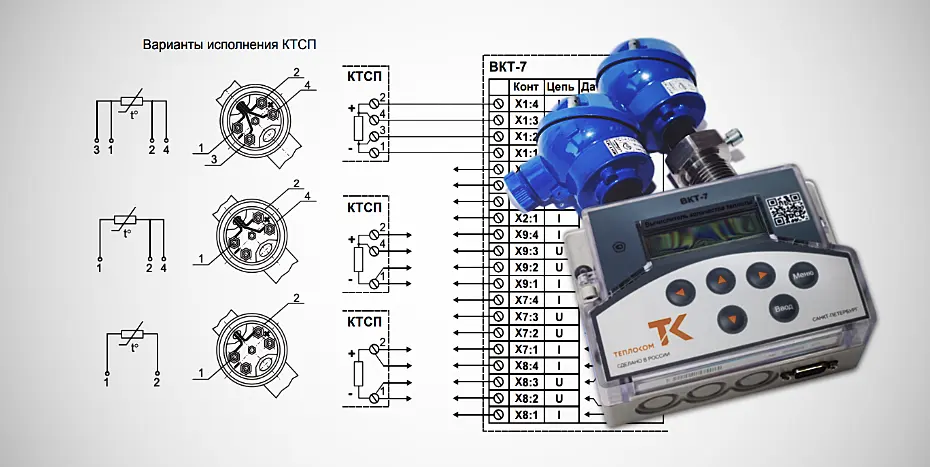

Схема подключения термопреобразователя КТСП
Термопреобразователь сопротивления КТСП-Н подключается к тепловычислителю ВКТ-7 → 4-х жильным кабелем длиной до 500 м при условии, что сопротивление каждой жилы кабеля не превышает 100 Ом, согласно схемы подключения:
Схема подключения преобразователя давления КРТ-5
Преобразователи давления КРТ-5 подключаются к тепловычислителю ВКТ-7 → 2-х жильным кабелем длиной до 500 м и сечением жилы не менее 0,07 мм², согласно схемы подключения:
Эта информация оказалась полезной?☞ Больше информации о подключении внешних цепей и преобразователей к вычислителю тепловой энергии ВКТ-7 в руководстве по эксплуатации.
