Для вычисления измеренных параметров расхода теплоносителя тепловычислитель ВКТ-7 (Теплоком) позволяет подключить несколько преобразователей расхода и счетчиков воды.
Рекомендации по подключению
Диаметр кабеля, пропускаемого через кабельный ввод, должен быть 7–10 мм. Сечение проводников, подключаемых к разъемам, должно быть 0,07–1 мм².
Допускается иметь внешние переходные колодки линий связи, предусматривающие защиту от механических повреждений и пломбирование этой защиты.
⚠︎ Запрещается применение датчиков, выход которых связан электрически с корпусом (землей)!
Если в радиусе до 10 метров от ВКТ-7 и первичных датчиков отсутствуют силовые проводники с индуктивной нагрузкой более 1 А (трансформаторы, сварочные аппараты, двигатели) и прочие источники электромагнитных помех, то линии связи с датчиками допускается прокладывать неэкранированными кабелями.

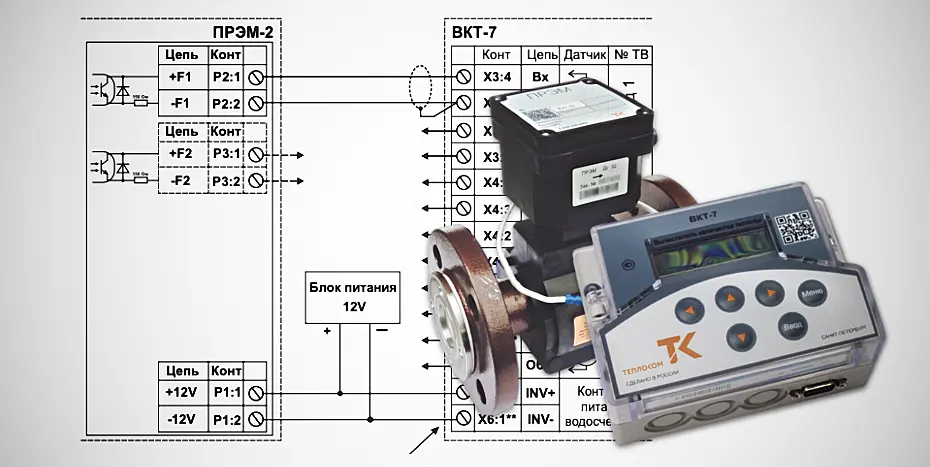

Схема подключения преобразователя расхода ПРЭМ
Электромагнитный расходомер ПРЭМ подключаются к тепловычислителю ВКТ-7 — 2-х жильным кабелем длиной до 500 м и сечением жилы не менее 0,07 мм². К импульсному входу ВКТ-7 могут подключаться устройства с питанием их выхода от вычислителя (пассивный тип) или от собственного источника (активный тип), согласно схемы подключения:
Схема подключения 2WR5
Ультразвуковой расходомер ULTRAHEAT 2WR5 подключаются к тепловычислителю ВКТ-7 по схеме:
Схема подключения ВПС
Вихревой расходомер ВПС подключаются к тепловычислителю ВКТ-7 по схеме:
Схема подключения АС-001
Счетчик жидкости акустический АС-001 подключаются к тепловычислителю ВКТ-7 по схеме:
