Рекомендации по выбору параметров «ВИ», «ТИ», «УО», «СЕ» в ВКТ-7

Настроечные параметры, внесенные в базу данных (БД) вычислителя ВКТ-7 доступны для просмотра на индикаторе. При просмотре выводятся настроечные параметры активной БД. Общие требования безопасности при испытаниях по ГОСТ 12.3.019.

⚠︎ При включенной защите изменить значения (кроме параметров группы «Интерф.») нельзя, что сопровождается подсказкой «ЗЩ!» (Защита).

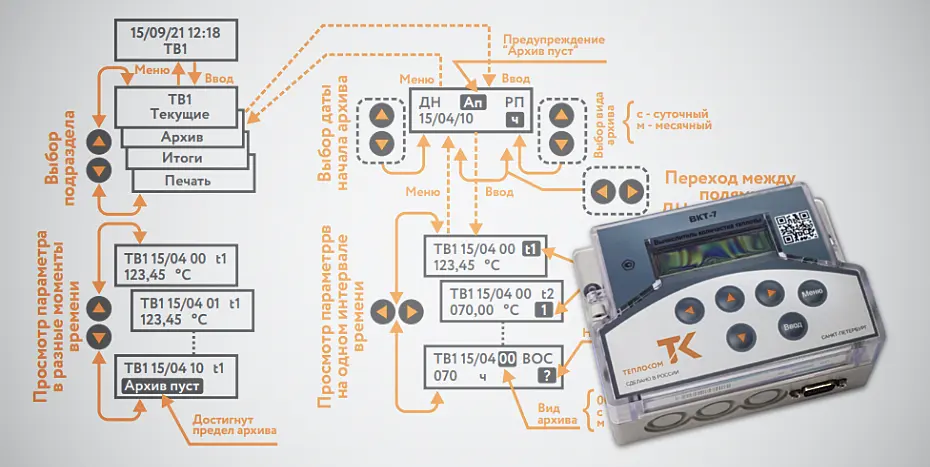

Выбор подразделов, групп параметров и параметров выполняется клавишами «↓» или «↑», вход в выбранный подраздел (группу или параметр) – клавишей «Ввод», возврат на предыдущий уровень меню – клавишей «Меню».

Настройка параметра «ВИ»

Вес импульса (параметр «ВИ») в вычислителе тепла ВКТ-7 задается таким же, как в расходомере. Если используется преобразователь расхода ПРЭМ с двумя джамперами, то его вес импульса указан в паспорте. При подключении расходомера ПРЭМ с четырьмя джамперами вес импульса задается положением джамперов «J2» и «J3».

Основным критерием выбора веса импульса в расходомере является частота сигнала на его выходе. С одной стороны она не должна быть больше максимальной для вычислителя (10 Гц для пассивного выхода расходомера), а с другой стороны не должна быть слишком низкой, чтобы за отчетный интервал (для ВКТ-7 отчетный интервал 1 час) на тепловычислитель поступило не менее 100 импульсов для обеспечения заданной точности измерений.

Для выбора веса импульса в ПРЭМ необходимо рассчитать частоту выходного сигнала с помощью следующего выражения:

f = Q / (3,6 * B), Гц (1)

где В – вес импульса, установленный на ПРЭМ в л/имп.

В расчетах желательно использовать реальные значения максимального расхода. Дело в том, что значения максимального расхода для ПРЭМ (Qmax) рассчитано для скорости потока 10 м/с, а на практике скорость в трубопроводах отопления не должна быть выше 3 м/с.

Пример расчета частоты и допустимого расхода

Для расходомера ПРЭМ-32 расход при скорости потока 3 м/с составляет 9 м3/ч. С помощью джамперов можно задать веса: 0,1; 1 и 10 л/имп.

1. Оценка максимальной частоты сигнала на выходе ПРЭМ:
   • вес 0,1 л/имп – 9 : (3,6*0,1) = 25 Гц – это слишком много для ВКТ-7;
   • вес 1 л/имп — 9 : (3,6*1) = 2,5 Гц;
   • вес 10 л/имп — 9 : (3,6*10) = 0,25 Гц.
2. Оценка минимально допустимого расхода.
   Исходя из минимального числа импульсов (Nmin=100 имп/ч), которые должны поступить на вычислитель, можно определить соответствующее минимальное значение частоты:
   • fmin = Nmin / 3600 = 0,028 Гц. Из формулы (1) можно определить минимально допустимый расход для частоты fmin.
     Qmin = fmin ⋅3.6 ⋅B, Гц,
     • вес 1 л/имп – Qmin = 0,028 * 3,6 * 1 = 0,1 м³/ч;
     • вес 10 л/имп – Qmin = 0,028 * 3,6 * 10 = 1 м³ /ч.

Таким образом, используя данные о динамическом диапазоне расхода и рассчитанное значение максимальной частоты, можно выбрать вес импульса. Для приведенного примера эта величина 1 или 10 л/имп.

Настройка параметра «ТИ»

Для механических расходомеров задается значение параметра «ТИ» равное 0. Для электронных расходомеров задается значение параметра «ТИ» равное 1.

Значение 2 в существующих исполнениях тепловычислителя ВКТ-7 не реализовано.

☞ Параметр «ТИ» расшифровывается, как «Тип Импульсов»

Настройка параметра «УО»

Параметр «УО» — уставка на отсечку показаний объемного расхода. При отсутствии импульсов на периоде «УО» показания объемного расхода на индикаторе обнуляются. Поэтому параметр «УО» нужно задать так, чтобы за это время пришел хотя бы один импульс.

Максимальный период следования импульсов можно определить по следующей формуле:

Т = 3,6 * В/(Q * 60), мин,

где:

• Q – минимальный расход в м³/ч;
• В – вес импульса в л/имп.

Параметр «УО» в вычислителе ВКТ-7 задается минутах в пределах 0...60.

☞ В независимости от показаний расхода на индикаторе, расчет итоговых данных выполняется по каждому пришедшему от расходомера импульсу.

Настройка параметра «СЕ»

Параметр «СЕ» – это цена единицы младшего разряда показаний объема, массы и тепловой энергии. Выбирается в зависимости от мощности объекта. При этом следует помнить, что даже при минимальном расходе в часовых архивах необходимо накопление не менее сотни единиц младшего разряда показаний.

С другой стороны, при слишком малой цене и больших расходах может наступить быстрое переполнение разрядной сетки, обеспечивающей верхний предел диапазона месячных и итоговых показаний этих величин.

Рекомендуемые значения при расходе:

• 0÷3 м³/ч → СЕ = 3
• 3÷30 м³/ч → СЕ = 2
• 30÷300 м³/ч → СЕ = 1
• >300 м³/ч → СЕ = 0

☞ Подробная инструкция по выбору настроечных параметров вычислителя тепловой энергии ВКТ-7 (Теплоком) — здесь
