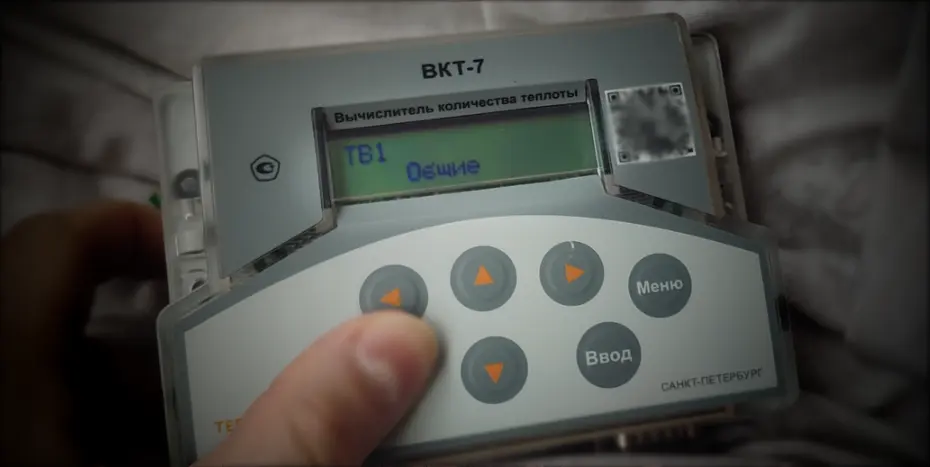

Настроечные параметры тепловычислителя ВКТ-7 (Теплоком), необходимые для нормального функционирования вычислителя хранятся в базах данных. В вычислителе ВКТ-7 имеется 3 базы данных:
- две рабочих («БД1» и «БД2»)
- одна поверочная.
При необходимости «БД2» можно исключать.
Группы настроечных параметров
Каждая из баз данных содержит 3 группы настроечных параметров:
- Системные параметры – параметры, определяющие работу ВКТ-7 в целом.
- Общие параметры по ТВ – параметры, определяющие алгоритм расчета тепловой энергии, способы контроля часового тепла, баланса масс и температур в каждом из тепловых вводов «ТВ».
- Параметры трубопроводов – параметры подключаемых водосчетчиков (ВС) и преобразователей давления (ПД), договорные значения и способы контроля часового объема по каждому из трубопроводов (Тр).
Системные параметры являются общими для «БД1» и «БД2» (кроме значения договорной температуры холодной воды «ХВ») и их изменение возможно только при активизации «БД1». При попытке изменения системных настроечных параметров, находясь в «БД2», выводится системное сообщение «Ош!».
Общие параметры по «ТВ – СЕ», «АТ» и «КТ» являются едиными для «БД1» и «БД2». Изменение указанных параметров возможно только при активизации «БД1». При попытке изменения данных параметров, находясь в «БД2», выводится сообщение «Ош!».
Поверочная БД активизируется при проведении поверки. Измененные настроечные параметры при проведении поверки не сохраняются.
☞ В каждый конкретный момент активной является одна из БД.
Варианты настроек
Количество доступных «БД» (одна или две) и способ их переключения задаются с помощью параметра «РР» меню «Системные», подраздел «Рекв.»
Возможны следующие варианты настроек:
РР=0– используется только «БД1». «БД2» недоступна.РР=1– используется две «БД» и их смена возможна только при снятой защите.РР=2– используется две «БД» и их смена допустима при включенной защите.
Переключение «БД» выполняется в меню «БД1»(«БД2») подраздел «Выбор БД» (см. пункт — Организация меню вычислителя)
☞ Номер активной «БД» отображается на экране – «БД1» или «БД2».
Значения параметров (кроме группы «Интерф.») защищены от несанкционированного изменения при установленном переключателе защиты. При попытке изменения настроечных параметров на индикаторе индицируется сообщение «ЗЩ!».
Параметры, записанные в «БД», доступны для просмотра на экране тепловычислителя ВКТ-7 независимо от состояния переключателя защиты.
Возможно чтение настроечных параметров на накопительный пульт (НП) или ПК с последующей распечаткой отчета о настройках. Пример отчета о настройках ВКТ-7 приведен на изображении 1:
Структура меню ВКТ-7
Для просмотра текущих, итоговых и архивных параметров теплопотребления, а также параметров «БД» применяется многоуровневая система меню ВКТ-7.
Меню верхнего уровня состоит из разделов. Разделы в свою очередь содержат подразделы, группы, параметры или процедуры. При этом пункты, не используемые в конкретной конфигурации, исключены из меню.
Структура меню вычислителя показана на изображении 2:
* — Раздел «ТВ2» и подраздел «Настр.ТВ2» доступны при работе с двумя тепловыми вводами (параметр ТВ=1)
** — Подраздел «Выбор БД» доступен при значении параметра РР=1 или 2.
Состав разделов меню:
БД1– основная база настроечных параметров;ТВ1 (ТВ2)– показания измеряемых величин по системе ТВ1 и ТВ2;СБРОС– сброс архивов и итоговых показаний;ПОВЕРКА– активизация поверочной базы данных и режима поверки (После поверки рабочая база данных автоматически восстанавливается);ДОП.ПАРАМ.– разрешение на изменение дополнительных параметров;RS–485– настройка адаптера интерфейса RS-485;ДОП.СИГН.– настройка дополнительных функций.
При отключенной защите (слева на нижней строке символ «д») дополнительно доступен раздел «СБРОС».
При отключенной защите и удержании (около 3 с) клавиши «МЕНЮ» открывается доступ к дополнительным разделам. Последующее удержание (около 3 с) клавиши «МЕНЮ» или установка защиты блокирует возможность их индикации.
При нахождении на высшем уровне меню (разделе) на верхней строке индикатора отображается текущая дата и время, а на нижней строке – название раздела. Требуемый раздел выбирается с помощью клавиш «↑» или «↓». Вход в выбранный раздел выполняется с помощью клавиши «ВВОД», а возврат на предыдущий уровень – клавишей «МЕНЮ».
Текущий пункт меню (подраздел, группа, параметр и значение) индицируется на нижней, а пункт предыдущего уровня – на верхней строке индикатора.
