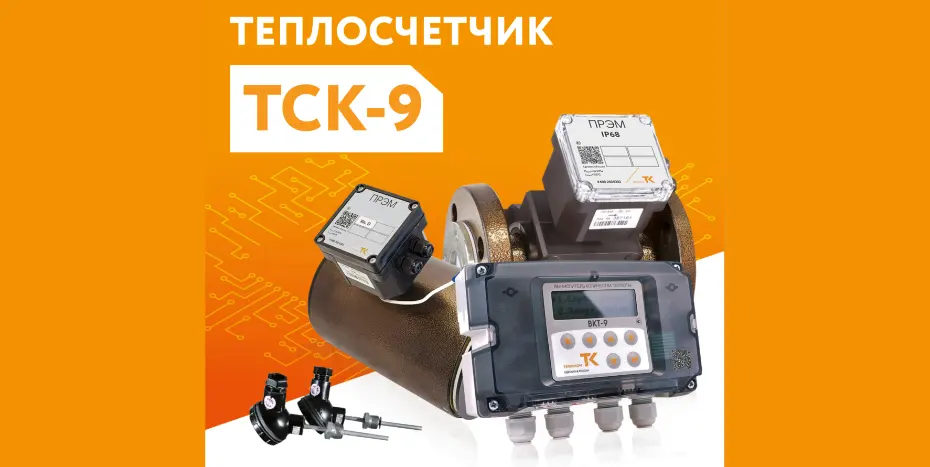

Теплосчетчик ТСК-9 (Теплоком) предназначен для измерения с последующей регистрацией параметров измеряемой среды, ее количества, и тепловой энергии в водяных системах теплопотребления, а также температуры окружающего воздуха.
Теплосчетчик ТСК-9 является комбинированным средством измерения, состоящим из функциональных блоков утвержденного типа, а именно – вычислителя количества теплоты ВКТ-9, счетчика воды или расходомера, термопреобразователя сопротивления и преобразователя давления.
☞ ТСК-9 осуществляет измерения всех предусмотренных правилами коммерческого учета параметров теплоносителя.
ТСК-9 регистрирует и хранит значения тепловой энергии и всех параметров с фиксацией их на начало и окончание отчетного периода и результата за отчетный период.
Характеристики архивов ТСК-9
Архив часовой | Архив суточный | Архив месячный | Архив итоговый | Журнал НС | Журнал действий оператора |
---|---|---|---|---|---|
1488 часов | 740 суток | 48 месяцев | 730 суток | 5000 записей | 3000 записей |
☞ Запись ведется по кольцевому принципу: каждая очередная запись сверх установленного объема взамен первой (самой ранней) записи. После сброса архива: записи журнала действий оператора сохраняются (не стираются).
Тепловычислитель ВКТ-9 имеет две настроечные базы данных, рассчитанные на работу в зимний и летний периоды.
Основные функции ТСК-9
Теплосчетчик ВКТ-9 позволяет:
- При установке на источнике тепловой энергии и на ЦТП измерить температуру холодной воды;
- Использовать дистанционный ввод значения температуры холодной воды, измеренной на источнике.
ТСК-9 регистрирует предусмотренные правилами нештатные ситуации:
- Работа теплосчетчика при расходах теплоносителя ниже минимального или выше максимальногонормированных пределов расходомера (Tmin, Tmax).
- Работа теплосчетчика при разности температур теплоносителя ниже минимального нормированного значения ( Т t).
- Функциональный отказ любого из приборов узла учета.
- Изменение направления потока теплоносителя.
- Отсутствие электропитания (Тэп).
- Отсутствие теплоносителя.
☞ Защита ПО выполняется путем формирования контрольной суммы КС и отображается на индикаторе вычислителя, передается по интерфейсу на внешние устройства.
Журнал действий оператора
В вычислителе ВКТ-9 формируется журнал действий оператора, в котором фиксируются все изменения настроечных параметров, выполненных оператором (с клавиатуры или по внешнему интерфейсу) и влияющих на метрологические характеристики вычислителя.
Дополнительно фиксируются события, связанные с изменением даты и (или) времени, со сменой периода теплопотребления (лето/зима), с заменой элемента питания, со сбросом архива (сохраняются показания всех счетчиков, предшествующие очистке), с изменением калибровочных коэффициентов.
☞ 5000 записей — содержит журнал НС (архив диагностической информации)
Интерфейсы подключения
- USB
- RS — 232 X 2
- RS — 485
- Поддержка внешних преобразователей интерфейса (Ethernet)
