Замена батареи в тепловычислителе ВКТ-7

Замена батареи в тепловычислителе ВКТ-7 выполняется, если напряжение на ней не превышает 3,5v в следующей последовательности:

1. Отсоединить (срезать) хомут крепления батареи;

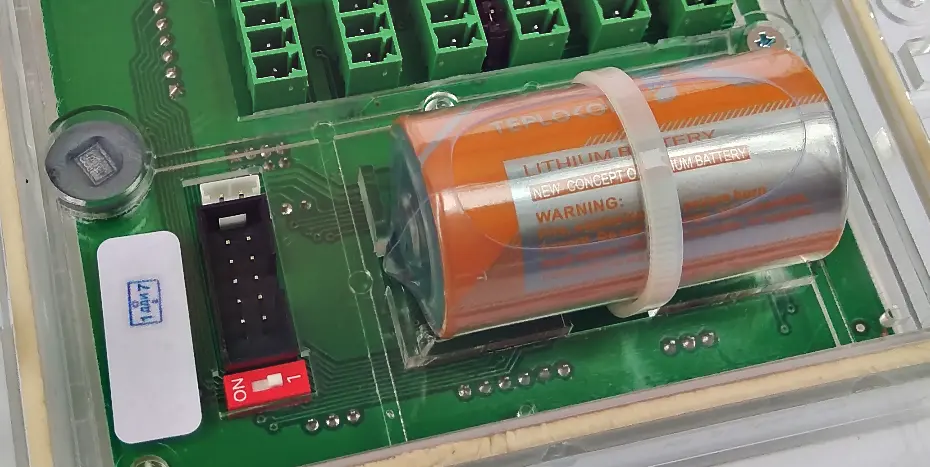

2. Только для аппаратных версий АВ от 1.1 до 3.1 установить на два нижних контакта разъема Х13 джампер (см. рисунок 1);
3. Для аппаратных версий АВ от 3.1 и выше пункты 2 и 7 не выполнять.
4. Для аппаратных версий АВ от 5.9 до 6.2, перед заменой батареи, перевести переключатель защиты в положение «Снять защиту», после замены переключатель необходимо вернуть в положение «Защита»;

5. Отсоединить старую батарею;
6. Подсоединить новую батарею, соблюдая полярность в соответствии с рисунке 1;
7. Только для АВ от 1.1 до 3.1 снять джампер с двух нижних контактов разъема Х13;
8. Для АВ от 5.9 до 6.2, после замены переключатель вернуть в положение «Защита»
9. После появления индикации закрепить батарею с помощью хомута;
10. Установить дату и время;
11. Выполнить операцию СБРОС.

☞ Вы можете поменять батарейку в теплосчетчике ВКТ-7 самостоятельно, строго соблюдая данную инструкцию.
